544系列IntelliSwitch IIv氣體電子切換系統
規格：圖示型號544B004-01-001
單位：
瀏覽次數：461
性能標簽：

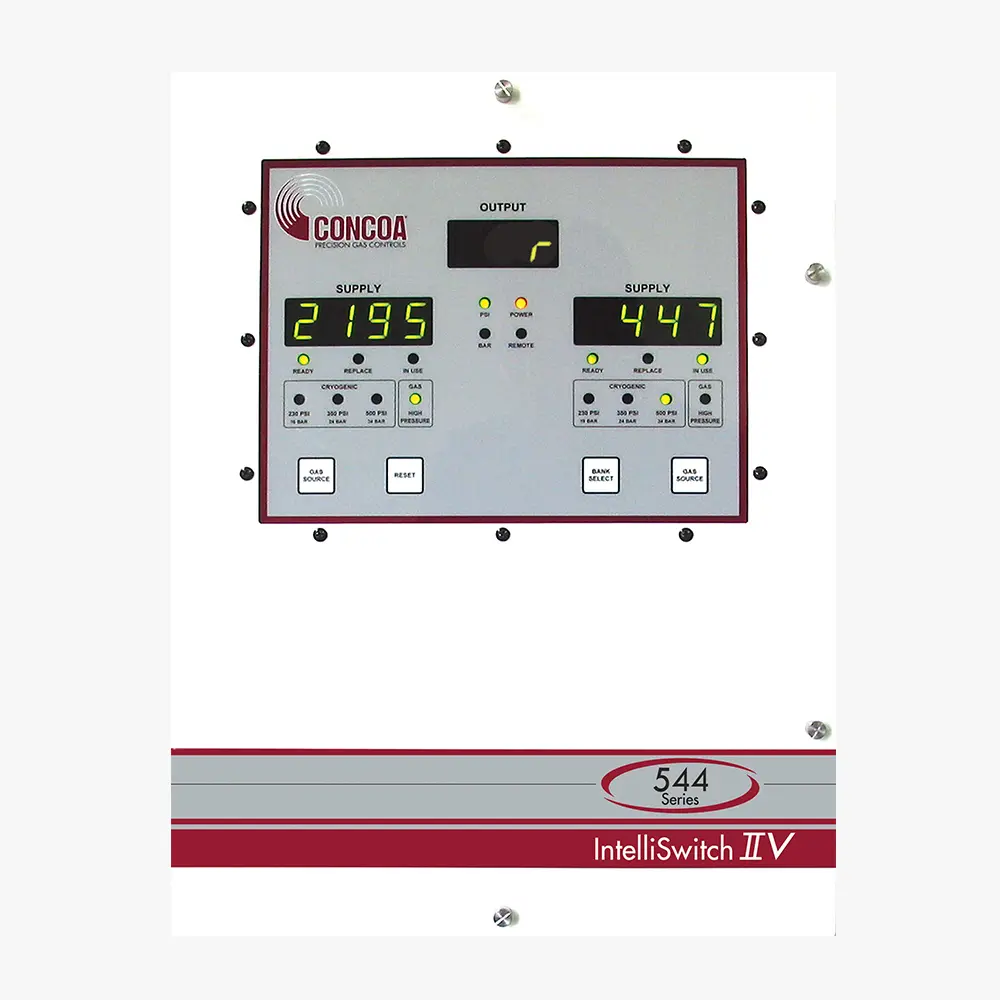

544系列IntelliSwitch IIv氣體電子切換系統, 圖示型號544B004-01-001
產品詳細描述
544系列IntelliSwitch™IIv氣體電子切換系統用于監測、控制和切換來自兩個獨立氣源側的低溫或高壓氣瓶的氣體流量。它提供了IntelliSwitch系統的智能和切換能力，而無內部減壓閥。只需按下按鈕，用戶就可以選擇從液體鋼瓶到高壓鋼瓶的任何輸送模式。出口壓力將等于所選氣源側的壓力，并將隨著源壓力的變化或降低而變化或降低。美國CONCOA公司的這款544系列IntelliSwitch IIv具有專有的web服務器技術，允許遠程監控、安全系統配置和實時系統狀態和事件的電子郵件通知。
主要特征
- 微處理器控制提供全自動優先級分配
- 現場或遠程源選擇支持液缸或高壓服務
- 工藝氣體先導閥便于安裝
- 機載網絡服務器和現場可調技術允許遠程監控和流程靈活性
- 低損耗技術降低剩余收益
- 電子節能器消除了液缸排氣損失
- 標準NEMA 4外殼可在惡劣的室內外環境中提供保護
主要性能
- 最大入口壓力：3000磅/平方英寸（210巴）；4500磅/平方英寸（310巴）（需要外部引導氣體）
- 電源要求：100-240VAC（接線端子在導管孔中提供1/2）
- 溫度范圍：0°F至140°F（-18°C至60°C）
- Cv:1.0
- 過濾器：40微米
- 入口/出口連接：1/2英寸FNPT
- 閥體：黃銅棒材
- 閥桿：316L不銹鋼
- 閥座：PCTFE
- 密封件：PTFE、PCTFE和FKM
- 外殼：NEMA 4，粉末涂層鋼
- 重量：67磅（30.4公斤）
- 符合性：CE標志；注冊號：OH17950.5
訂貨信息
| 544 | A | B | C | D | -CON | |
| 系列 | 最大入口壓力和裝備 | 右側接頭 | 左側接頭 | 出口預設定切換壓力(現場可調) | 軟管 | |
| B: 內部先導 3000PSIG(210BAR) | 參見下表 | 參見下表 | 1: 100PSIG(7BAR) | B: 1100PSIG(75BAR) | 如果可用， | |
| J: 需要外部先導，不包含先導包, 4500PSIG(310BAR) | 2: 200PSIG(14BAR) | C: 1200PSIG(82BAR) | 請指定入口接頭 | |||
| R: 需要外部先導；預安裝在右側微型匯流排上的先導套件， 4500 PSIG（310 BAR)* |
3: 300PSIG(21BAR) | D: 1300PSIG(89BAR) | CGA DIN477 | |||
| L: 需要外部先導；預安裝在右側微型匯流排上的先導套件， 4500 PSIG（310 BAR)† |
4: 400PSIG(27BAR) | E: 1400PSIG(96BAR) | BS341及 | |||
| * 不適合B=0,1, 2, 3 | 5: 500PSIG(34BAR) | F: 1500PSIG(100BAR) | 其它可用接頭 | |||
| † 不適合C=0 ,1 ,2, 3 | 6: 600PSIG(42BAR) | G: 1600PSIG(110BAR) | ||||
| 7: 700PSIG(48BAR) | H: 1700PSIG(117BAR) | |||||
| 8: 800PSIG(55BAR) | J: 1800PSIG(124BAR) | |||||
| 9: 900PSIG(62BAR) | K: 1900PSIG(131BAR) | |||||
B、C選型列表
| 入口連接B、C選項 |
| 0: 1/2" FPT口 |
| 1: 隔膜閥帶36" (900 mm) 不銹鋼柔性軟管* |
| 2: 隔膜閥帶72" (1800 mm) 不銹鋼柔性軟管* |
| 3: 匯流排接頭(參見第70-71匯流排訂貨信息) |
| C: 微型匯流排，無軟管 |
| D: 微型匯流排帶1個36"(900 mm) 不銹鋼柔性軟管 |
| E: 微型匯流排帶2個36"(900 mm) 不銹鋼柔性軟管 |
| F: 微型匯流排帶3個36"(900 mm) 不銹鋼柔性軟管 |
| G: 微型匯流排，帶4個36"(900 mm) 不銹鋼柔性軟管 |
| H: 微型匯流排帶1個72"(1800 mm) 不銹鋼柔性軟管 |
| J: 微型匯流排帶2個72" (1800 mm) 不銹鋼柔性軟管 |
| L: 微型匯流排帶3個72"(1800 mm) 不銹鋼柔性軟管 |
| M: 微型匯流排帶4個72"(1800 mm) 不銹鋼柔性軟管 *不適合 A = J, R 或 L |
選項
| 訂貨號 | 選件 | 描述 |
| 5750025-01-24V | Altos 2™遠程報警系統 | 在供氣罐耗盡時給遠程位置提供聲光報警 |
| 52L系列排氣微型匯流排 | 排氣匯流排包 | 壁掛式匯流排，用于均衡液態氣瓶匯流排集管的壓力 |
| 52系列Maniflex™匯流排 | 模塊化匯流排包 | 52B (黃銅), 52C (鍍鉻黃銅), 及52S(不銹鋼) 系列Maniflex匯流排系統，允許將無限數量的匯流排站連接到單個集管 |
| 518 1625 | 切換系統落地支架 | 安全安裝，固定任意切換系統和2個氣瓶 |
| 830 7437 | 匯流排落地支架 | 支持2個標準長度12" (304.8mm)連續安裝延長匯流排 |
| 830 7439 | 自動切換系統落地支架 | 支持AutoSwitch/IntelliSwitch外殼 |
