502系列深度吹掃、三通吹掃、直通吹掃裝置

規格：502系列

單位：臺

瀏覽次數：5007

性能標簽：

502系列深度吹掃 , 三通吹掃 , 直通吹掃裝置，最大壓力: 3000PSIG，Cv = 0.17

產品詳細描述

美國CONCOA公司，502系列深度吹掃(Deep Purge)、502系列三通吹掃(Tee Purge)、直通吹掃裝置(Straight Purge)，最大壓力: 3000PSIG，Cv = 0.17

502系列深度吹掃裝置簡介

502系列深度吹掃設計用于用惰性氣體吹掃高反應性或危險氣體。它采用了一種獨特的通氣管設計，迫使吹掃氣體一路通過入口連接回到氣瓶閥腔，確保虛擬零死區吹掃。502系列深度吹掃可用于在更換氣瓶時吹掃整個調壓閥主體或僅吹掃氣瓶連接。CONCOA 502系列深度吹掃，采用正排量或循環吹掃系統。它設計用于高純氣體，以確保在組件故障或氣源變化期間的系統完整性。


502系列深度吹掃裝置材質和詳細參數

• 閥體材料：316L不銹鋼

• 閥座：PCTFE

• 膜片(吹掃閥、中間閥) ：Elgiloy®

• 密封：金屬對金屬

• Cv = 0.17

• 最大壓力：3000PSIG(210bar)

• 重量：1.35kg

502系列深度吹掃裝置訂貨信息

 *指定氣瓶連接。例如，要訂購帶CGA 240入口連接的多轉閥深度吹掃，那么訂貨號為5023009-01-240。

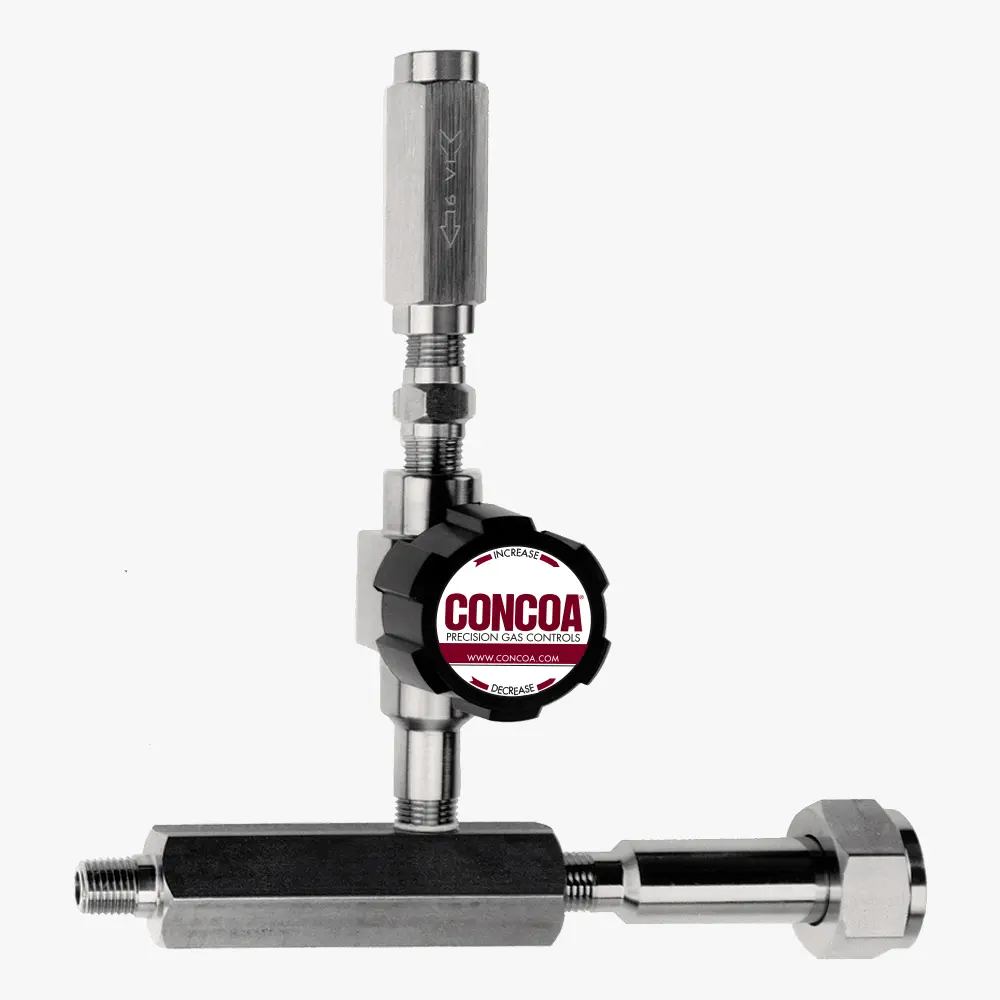

502系列三通吹掃裝置簡介

502系列吹掃裝置用于高純氣體,在氣源變化時或元件失靈時確保系統的完整性。吹掃裝置在更換鋼瓶時,提供安全防止有毒或腐蝕性氣體進入工作場所,提供耐腐蝕性防止腐蝕性或有鹵素的氣體進入大氣環境,防止空氣滲透進入高純系統。三通吹掃裝置比深度吹掃裝置更經濟,在吹掃調壓閥內部或下游系統時最有效。CONCOA推薦從調壓閥到到排出氣體到安全區域中間安裝一個塊狀排氣系統。這種形式的吹掃裝置最適合壓力循環或稀釋吹掃時。

502系列三通吹掃材質和詳細參數

• 閥座：PCTFE

• 膜片(吹掃閥、中間閥) ：Elgiloy®

• 密封：金屬對金屬

• Cv = 0.17

• 最大壓力：3000PSIG(210bar)

502系列三通吹掃裝置訂貨信息

*指定氣瓶連接。例如，要訂購帶有CGA 580入口連接的黃銅三通吹掃裝置，零件號為5022003-01-580。

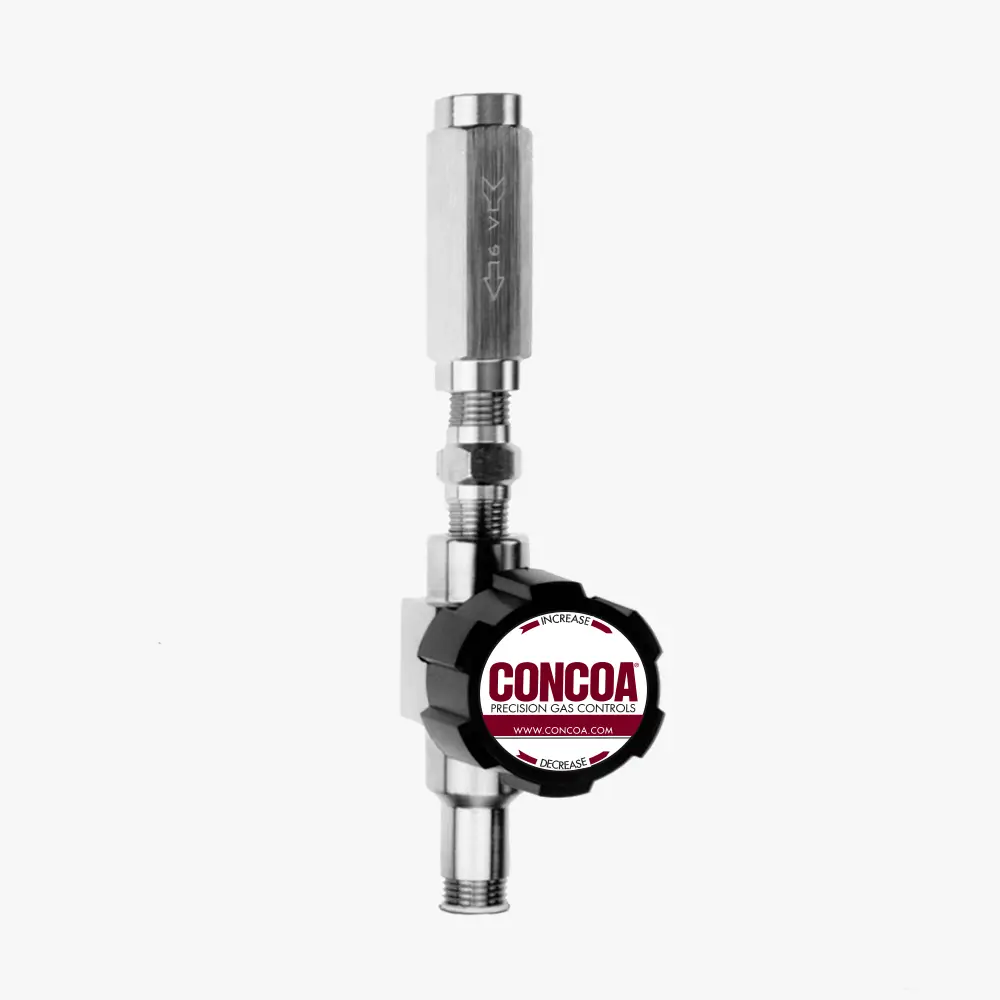

502系列直通吹掃裝置簡介

502系列吹掃裝置設計用于高純氣體,以確保在系統元件失靈時或氣源變化時系統的完整性。

吹掃裝置提供在更換鋼瓶時保護防止有毒或腐蝕性氣體進入工作場所,提供耐腐蝕性防止腐蝕性或含鹵素氣體接觸大氣,并在更換鋼瓶時防止空氣進入滲透高純氣體系統。

502系列直通吹掃裝置材質和詳細參數

• 閥座：PCTFE

• 膜片：Elgiloy^®

• 密封：金屬對金屬

• 單向閥閥座：Viton^®

• Cv = 0.17

502系列直通吹掃裝置訂貨信息
