307、327系列背入式減壓閥

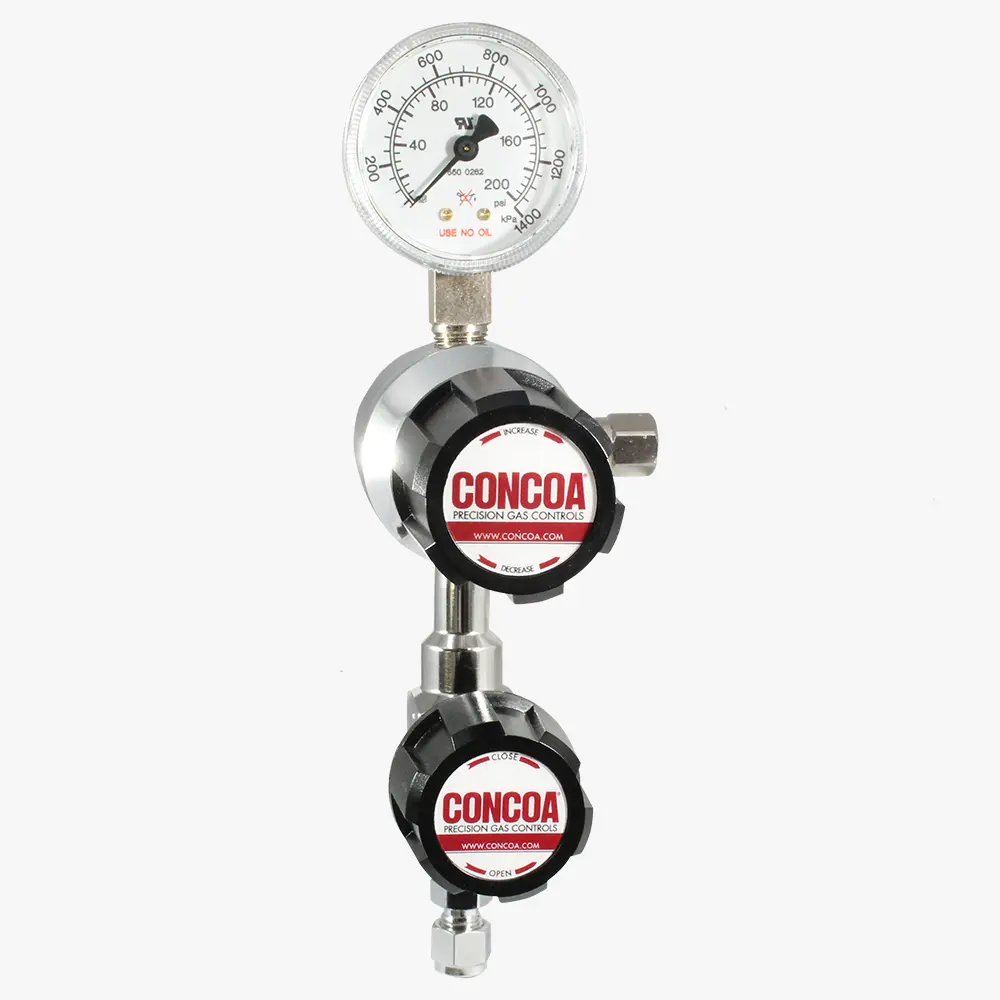

規格：圖示型號3273031-01-M1L
單位：臺
瀏覽次數：4679
性能標簽：
307系列，327系列背入式減壓閥，最大入口壓力3000 PSIG (310 bar)，最大出口壓力0~200 PSIG ，Cv=0.1
產品詳細描述
307系列和327系列基本一致，
唯獨不同的是其閥體材質和過濾器材質。
參見“材質”一段。
307、327系列單級背入式調壓閥性能特點
• 用于非腐蝕性高純氣體、液化氣體或高純分布氣體
• 背部面板安裝，易于安裝
• 最大入口壓力3000 PSIG
• 最大出口壓力范圍0~200 PSIG
• 流量系數Cv = 0.1
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-8 scc/sec
• 重量（307-3031-TF4或327-3031-TF4）：1.29kg
307、327系列材質
• 壓力表：2”直徑鍍鉻外殼
• 閥體：鍍鉻黃銅棒料(307系列)；316L不銹鋼棒料(327系列)
• 閥帽：鍍鉻壓鑄鋅
• 閥座：PTFE
• 過濾器：10μm 熱壓結青銅(307系列)；10μm不銹鋼篩孔(327系列)
• 內部密封：PTFE
307、327系列典型應用
• 氣相液相分析、高純載氣、校準氣體、大宗氣體
• 高純氣室加壓、液化烴類或低溫類氣體控制
307、327系列選型表
| 307 | A | B | C | D | -CON | 選項 | |
| 327 | 出口壓力 | 出口壓力表 | 入口 壓力表 |
出口裝配 | 裝配壓力表 | 入口接頭 | 安裝 選項 |
| 1: 0-15PSIG(0-1BAR) | 0-30PSIG/0-2BAR | 0: 無 | 0: 1/4“FPT口 | 0:裸閥 | 000: 1/4“FPT | 無 | |
| 2: 0-30PSIG(0-2BAR) | 0-60PSIG/0-4BAR | 1: 1/4"MPT | 1: 標準(PSIG/kPa壓力表) | TF2: 1/8“管 | |||
| 3: 0-50PSIG(0-3.5BAR) | 0-100PSIG/0-7BAR | 2: 1/4“管接頭 | 2: 標準(BAR/PSIG壓力表) | TF4: 1/4“管 | |||
| 4: 0-150PSIG(0-10BAR) | 0-200PSIG/0-14BAR | 3: 隔膜閥 1/4“管接頭 | TF6: 3/8“管 | ||||
| 5: 0-100PSIG(0-7BAR) | 0-200PSIG/0-14BAR | 4: 隔膜閥 1/4"MPT | M06: 6 mm管 | ||||
| 6: 0-200PSIG(0-14BAR) | 0-400PSIG/0-27BAR | 5: 針閥1/4"MPT | CGA DIN 477 | ||||
| 6: 1/8“管接頭 | BS 341 | ||||||
| 7: 3/8“管接頭 | 及其它可用接頭 | ||||||
| 8: 隔膜閥 1/8“管接頭 | |||||||
| 9: 隔膜閥 1/4“FPT | |||||||
| M: 6 mm管接頭 | |||||||
| S: 隔膜閥 6 mm管接頭 | |||||||
