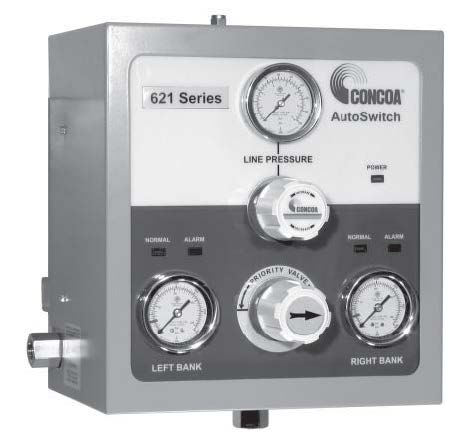

621系列激光氣體自動轉換系統
規格：621系列
單位：臺
瀏覽次數：5158
性能標簽：
美國CONCOA公司，621系列激光氣體自動轉換系統,
產品詳細描述
621系列激光氣體切換系統為激光共鳴器供應連續不斷的氣體。該系統自動更換氣瓶或氣罐的使用優先級,不會傳送壓力波動到使用中的管道。內部壓力開關指示供氣壓力低、需要更換耗盡的氣瓶。指示燈需要加電,可由遠程報警系統供電。系統主要用于每側有1個氣瓶或者有多個氣瓶。
先進特征
•集成式管道調壓閥，在位置對調時穩定管道壓力
• 激光質量系統元件，Capsule® 閥座
• 金屬面密封，不可能有氣體污染
• 可變的管道壓力，管道壓力現場可變
• 易于使用的壓力控制順序閥，一個按鈕切換氣瓶優先級
• 外殼蓋子可拆卸，易于維護
材料
壓力控制順序閥：黃銅棒
管道調壓閥：黃銅棒
膜片：316L不銹鋼
閥座：PTFE
外殼：丙烯酸粉末涂層鋼
接管：316不銹鋼
管接頭：316不銹鋼
內部密封：PTFE
壓力表：黃銅(插座)，青銅 (波登管)，不銹鋼 (外殼)
壓力開關：黃銅(插座)，青銅 (波登管)，不銹鋼 (外殼)
止回閥：黃銅,帶Viton@密封
技術特性
最大入口壓力：3,000PSIG (210BAR)， ,500PSIG (310BAR)
溫度范圍：-40~140°F (-40~60°C)
最大流量(氮?dú)?：600 SCFH (283 LPM) @ 100PSIG
入口連接：½” FPT
出口連接：¼”不銹鋼卡套管接頭
氦氣泄露檢測：1 x 10-8 scc/sec
重量：40 lbs. (18 kg)
選型信息
621
A
B
C
D
入口
選項
系列
最大出口壓力
入口連接
氣瓶數/側
最大入口壓力
連接
安裝選項
621
3: 100PSIG
0: ¼” FPT接口
0: 1個氣瓶(¼" FPT 入口)
0: 3000PSIG,
請制定入口
C: 緊湊型匯流排
(7BAR)
1: 匯流排接頭,用于Maniflex集管*†
1: 1個氣瓶(豬尾管入口)
帶報警功能
連接
M: 6mm出口管接頭
5: 350PSIG
2: 匯流排接頭, 主閥*†
2: 2個氣瓶
8: 4500PSIG,
CGA
N: 緊湊型匯流排
(14BAR)
3: 隔膜閥(有¼” FPT接口)†
3: 3個氣瓶
帶報警功能
DIN 477
和6mm出口管接頭
7: 150PSIG
6: T型吹掃器和隔膜閥
4: 4個氣瓶
BS 341
(10BAR)
(有¼” FPT接口)†
5: 5個氣瓶
及其它接頭
7: T型吹掃器和隔膜閥,帶
6: 6個氣瓶
匯流排接頭,用于Maniflex集管†
選項
選項
訂貨號
描述
Advantium 8
529-5310 (110 V)
遠程報警可為高達4個621系列切換系統提供指示燈電源,
遠程聲光報警, RS-232計算機接口,和支持可選電話撥號器.
529-5311 (220 V)
符合ANSI/AWS C7.2:1998推薦要求.
Advantium 2
575-0021 (110 V)
遠程報警為單個621系列切換系統提供遠程聲音報警。
575-0022 (220 V)
符合ANSI/AWS C7.2:1998推薦要求.
排氣擴展包
829-9962
四個氣瓶排氣匯流排擴展塊,帶安裝構件
匯流排地面臺架
830-7437
單個匯流排地面臺架提供可達2個連貫匯流排的支撐
地面臺架
830-7439
自動切換系統地面臺架
本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
