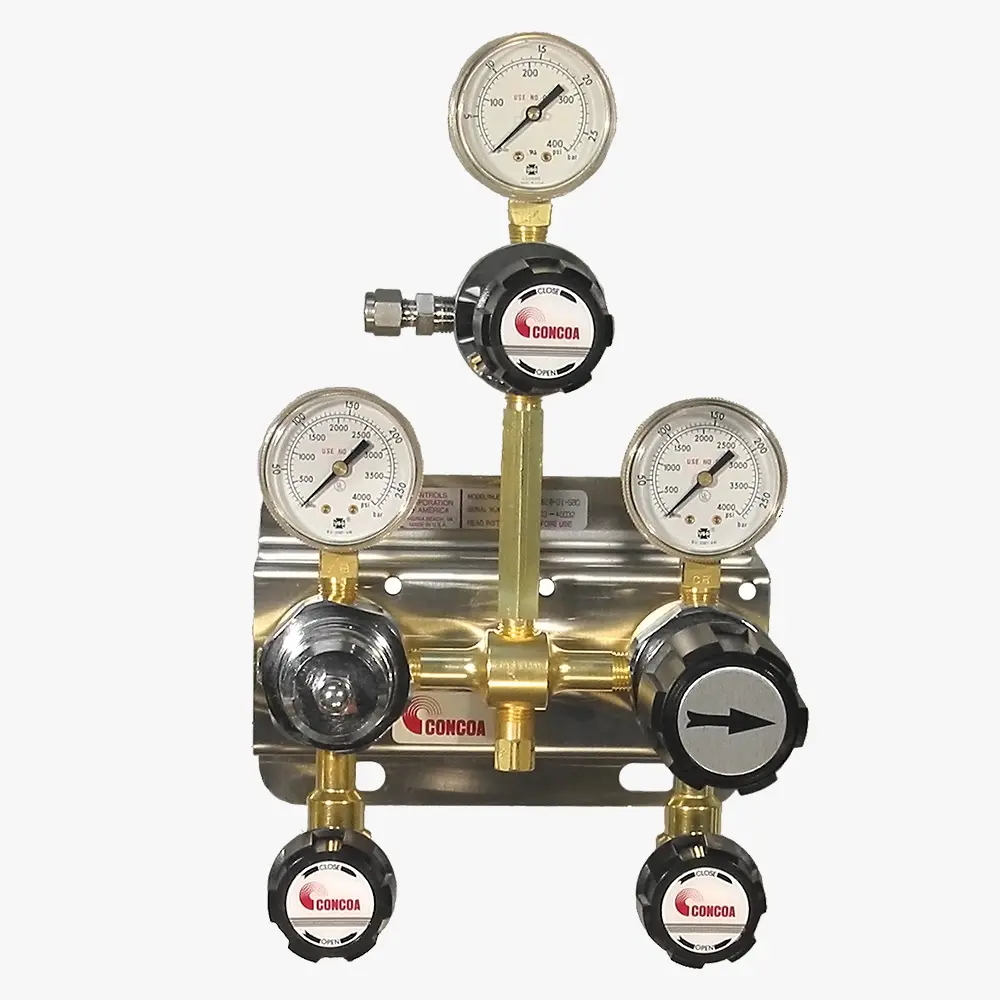

620系列差壓自動切換系統(停產)
規格：620系列, 圖示型號6203008-01-000
單位：
瀏覽次數：4810
性能標簽：
620系列差壓自動切換系統(停產) , 二氧化碳激光諧振腔氣體的壓差自動切換系統, 激光共鳴器供氣切換系統，最大入口壓力3000PSI，出口壓力70，100，200PSI，Cv=0.2
產品詳細描述
620系列切換是一種自動系統，旨在提供連續的激光純度氣體供應。該系統配有用于兩個氣缸（每側一個）的柔性軟管，或用于每側兩個或多個氣缸的歧管。CONCOA 620系列激光氣體開關需要最終壓力調節，可以整體訂購到系統中，也可以單獨訂購以在使用點安裝。
注：此系統已停產。請參閱CONCOA 526系列自動切換，了解以前使用620系列自動切換的所有應用。
620系列激光氣體切換系統是一個半自動系統,提供連續的激光純度的氣體供應。該系統帶有柔性尾管用于2個氣瓶 (每側1個),也有用于每側2個或多個氣瓶的匯流排。該切換系統需要最終壓力調節,可以訂購集成到系統中,或單獨訂購用來就地安裝。
先進特征
• 激光質量黃銅調壓閥，Capsule® 閥座
• 激光質量膜片和密封，限制污染的可能
• 易于使用的壓力控制順序閥，一個按鈕切換氣瓶優先級
• 柔性尾管上的入口密封管止回閥，防止贓物和回流
應用
激光純共鳴器氣體：氦氣，氮氣，二氧化碳
激光混合共鳴器氣體：三氣體混合，四氣體混合，五氣體混合
激光吹掃氣體：零空氣，氮氣
材料
閥體：黃銅棒
膜片：316L不銹鋼
閥座：PTFE
過濾器：10微米燒結青銅
內部密封：PTFE
重量：8.25 lbs. (3.71 kg)
技術特性
最大入口壓力：3,000PSIG (210BAR)
溫度范圍：-40~140°F (-40~60°C)
壓力表：2”直徑、雙刻度、黃銅
出口連接：¼”不銹鋼卡套管接頭
氦氣泄露檢測：1 x 10-8 scc/sec
Cv：0.2
訂貨信息
620
A
B
C
裝置壓力表
入口
選項
系列
最大出口壓力
入口連接
氣瓶數/側
最大入口壓力
連接
安裝選項
620
2: 70PSIG
0: ¼” FPT接口
0: 1個氣瓶(¼" FPT 入口)
2: 無管道調壓閥
請制定入口
C: 緊湊型匯流排
(5BAR)
1: 匯流排接頭,用于Maniflex集管*
1: 1個氣瓶(豬尾管入口)
(BAR/PSI 壓力表)
連接
M: 6mm出口管接頭
3: 100PSIG
2: 匯流排接頭, 主閥*
2: 2個氣瓶
無報警功能
CGA
N: 緊湊型匯流排
(7BAR)
3: 隔膜閥(有¼” FPT接口)
3: 3個氣瓶
3: 無管道調壓閥
DIN 477
和6mm出口管接頭
4: 200PSIG
6: T型吹掃器和隔膜閥
4: 4個氣瓶
(BAR/PSI 壓力表)
BS 341
(14BAR)
(有¼” FPT接口)
5: 5個氣瓶
有報警功能
及其它接頭
7: T型吹掃器和隔膜閥,帶
6: 6個氣瓶
7: 有管道調壓閥
匯流排接頭,用于Maniflex集管
(BAR/PSI 壓力表)
有報警功能
8: 有管道調壓閥
(BAR/PSI 壓力表)
無報警功能
可選
| 選項 | 訂貨號 | 描述 |
| Advantium 8 | 529-5310 (110 V) | 遠程報警可為高達4個621系列切換系統提供指示燈電源, |
| 遠程聲光報警, RS-232計算機接口,和支持可選電話撥號器. | ||
| 529-5311 (220 V) | 符合ANSI/AWS C7.2:1998推薦要求. | |
| Advantium 2 | 575-0021 (110 V) | 遠程報警為單個621系列切換系統提供遠程聲音報警。 |
| 575-0022 (220 V) | 符合ANSI/AWS C7.2:1998推薦要求. | |
| 排氣擴展包 | 829-9962 | 四個氣瓶排氣匯流排擴展塊,帶安裝構件 |
| 匯流排地面臺架 | 830-7437 | 單個匯流排地面臺架提供可達2個連貫匯流排的支撐 |
| 地面臺架 | 830-7439 | 自動切換系統地面臺架 |
